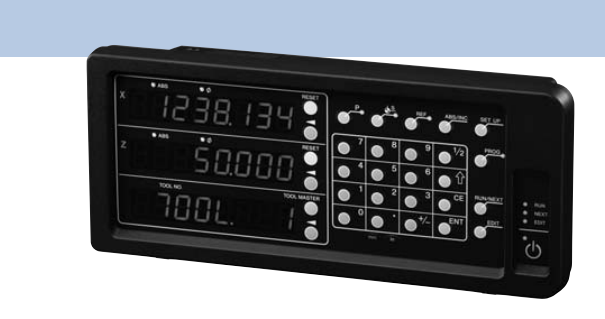

索尼Magnescale適用于車床的高功能數顯表LH72-3
型號：LH72-3
產品時間：2016/8/15 11:39:16
簡要描述：
索尼Magnescale適用于車床的高功能數顯表LH72-3
索尼Magnescale適用于車床的高功能數顯表LH72-3
簡單說明：
小巧的外型，靈活因應多樣化的高功能數字顯示器適用于車床。
產品特點：
1.搭載車床的功能
2.小顯示數值的切換；
3.區間誤差補償；
4.數據儲存；
（歸零）/Preset(預設）功能
6.原點偵測功能
7.可程式化功能
8.縮放功能
9.車床功能（工具座標/加算功能）
產品參數：
|
型號 |
LH72-3 |
|
顯示規格 |
7位數與負號顯示，琥珀色LED |
|
可接用的尺 |
直接連接：GB-ER,SJ300,SJ700A,PL20C 另需轉接器：DG-B |
|
輸入解析度 |
標準0.1μm、0.5μm、1μm、5μm、10μm、1秒、10秒、1分、10分 擴充: 可追加100μm、50μm、25μm、20μm、2μm、0.05μm，1度 |
|
顯示解析度* |
量測單元輸入解析度或較高和直徑顯示（除了角度顯示之外） |
|
輸入信號 |
A/B相位差信號，Z信號（符合EIA-422） |
|
小輸入相差 |
100ns |
|
錯誤警告 |
刻度尺中斷連線/超速/數據超載/電力失效/儲存錯誤 |
|
歸零 |
使用健盤功能，或由外部重新設定 |
|
預設 |
可儲存/叫出3種數值。 |
|
原點偵測 |
刻度尺的原點檢出與基準點重現功能（此為與附原點的刻度尺連接情況下） |
|
數據儲存 |
儲存電源關閉前的顯示數值和各種設定值 |
|
線性誤并補償 |
可在數顯器上作線性補償， 補正量：標準±600μm/m（可至±1000μm/m） |
|
區間誤差補償 |
使用具有原點的尺時，可在移動范圍內作3 2區間的分割，并作逐一補正 補正值：±600μm/m（LH70無此功能） |
|
縮放 |
縮放倍率:0.100000～9.999999（僅適LH71） |
|
可程式化 |
具可程式化功能（多850個編程） 1. 手動按鍵輸入 2. 由實際機臺移動來導引輸入 3. 程式執行時可作鏡像編程 |
|
角度顯示 |
搭配安裝在圓弧面上的鋼帶尺，在輸入直徑及解析度后可顯示角度。 |
|
省電功能 |
超過一定時間不操作時，將自動關機（時間可設定） |
|
顯示軸 |
2軸顯示（2軸或3軸輸入） |
|
工具OFFSET |
99 |
|
2軸加算 |
可以顯示2軸的加算數值 |
|
顯示維持 |
顯示的數值會鎖定，可輸入刀具座標 |
|
電源 |
選購件的AC電源供應器時 |
|
消耗功率 |
32VA連接在AC電源供應器上。 |
|
操作溫度范圍 |
0～40℃(無凝結) |
|
儲存溫度范圍 |
-20～+60℃(無凝結) |
|
重量 |
大約1.5千克 |
