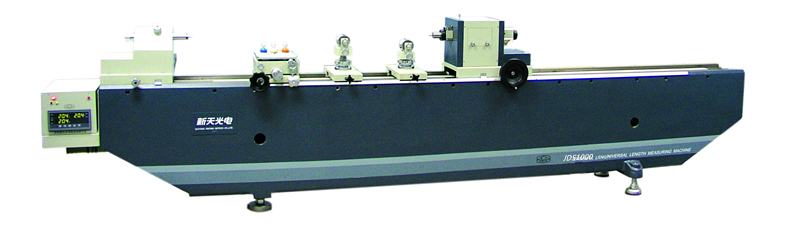

JDS1000光柵式測長機，1000mm
型號：JDS1000
產品時間：2016/8/11 18:45:29
簡要描述：
JDS1000光柵式測長機，1000mm JD3 JD3A JD20 JD20B JD22A JD25-D JD25-C JD25-H JD36 JD36-H JD9A JD21 JD10A JDS1000 JDS2000 JDS3000 JDS6000 JDJ1000 JDJ2000 JDJ3000 JDQ1000 JDQ2000 JDQ3000 JDQ6000 JD51 JSG2 JX20
JDS1000光柵式測長機，1000mm
產品特點
光柵材料膨脹系數與鋼相同，受環境溫度影響??；
采用計算機數據處理技術，配合一維測量軟件，能完成各種復雜測量工作；
工作臺可多方向運動和偏擺，適用于不同形狀零件的測量；
帶有測傾傳感器，軟件實時補償阿貝誤差；
帶有溫度傳感器，軟件實時補償溫度影響。
產品用途
光柵一米、二米、三米測長機是一種密大尺寸計量儀器。它能地測量一些超長工件的內外尺寸。典型測量對象有：測量各種卡板的內外尺寸、內孔直徑和外螺紋中徑，檢定四、五等級量塊和外徑千分尺的校對量棒、內徑千分尺和專用量棒等。該儀器廣泛用于包括航空航天工業、鐵路機車制造業在內的各大型機械制造行業、科研院所、計量檢定所等部門。
技術參數
測量范圍 （mm）
外尺寸 0—1000
內尺寸 30—900
外螺紋中徑測量至140mm
測量分辨率： 0.2um
示值誤差: ±（0.5＋L/200）μm，其中：L為被測長度, 單位：mm
環境要求：室溫 20℃±1℃
阿貝測軸移動范圍：±25mm
測量力(N): 1N 1.5N 2.5N
測帽內徑配合尺寸：φ6H7
測量桿與測帽內徑配合外徑尺寸：φ6g6
工作臺
垂向行程：0—70
橫向行程：0—40
水平位置縱向浮動行程：10
旋轉：＞±3°
擺動：＞±3°
橫向測微鼓分度值： 0.01
工作臺承重：10kg
頂針架夾持直徑
當長度在0～170時：φ140
當長度在170～210時：φ130
V形支架
高度調節范圍：> 28mm
支承工件直徑：φ30mm
量塊支架：支承量塊長度范圍 0～1000mm
量棒支架：支承量棒長度范圍 0～1000mm
量塊架：研合量塊長度范圍 0～1000mm
V形鐵：工作范圍至φ30
儀器外形尺寸：JDS1000 1980×450×750
JDS1000 產品裝箱單：
|
序號 |
名 稱 |
單位 |
數量 |
備 注 |
|
1 |
光柵測長機主機 |
|
|
|
|
a. 基座 |
臺 |
1 |
|
|
|
b. 阿貝頭 |
件 |
1 |
包括固定長測頭1只 |
|
|
c. 工作臺 |
件 |
1 |
包括輔助工作臺面1塊 |
|
|
d. 尾座 |
件 |
1 |
|
|
|
e. 尾管 |
件 |
1 |
|
|
|
2 |
內測裝置 |
|
|
|
|
a. 內測鉤 |
對 |
1 |
|
|
|
b. φ50標準環規 |
只 |
1 |
|
|
|
c. 量塊夾 |
付 |
1 |
包括擋塊2只 |
|
|
3
|
外螺紋中徑測量裝置 |
|
|
|
|
a. 三針支架 |
對 |
1 |
|
|
|
b.頂針架 |
付 |
1 |
|
|
|
c. φ14大平面測帽 |
只 |
2 |
|
|
|
4 |
測帽 |
|
|
|
|
φ2小平面測帽 |
只 |
3 |
其中1只備用 |
|
|
φ8平面測帽 |
只 |
3 |
其中1只備用 |
|
|
1.5×8刃形測帽 |
只 |
3 |
其中1只備用 |
|
|
SR20球面測帽 |
只 |
4 |
其中2只備用 |
|
|
5 |
壓板 |
|
|
|
|
長螺桿壓板 |
付 |
2 |
|
|
|
短螺桿壓板 |
付 |
2 |
|
|
|
彈性高壓板 |
付 |
2 |
|
|
|
彈性矮壓板 |
付 |
2 |
|
|
|
序號 |
名 稱 |
單位 |
數量 |
備 注 |
|
6
|
量塊、量棒支架組 |
|
|
|
|
a. V型支架 |
組 |
2 |
|
|
|
b. 量塊支架 |
組 |
2 |
|
|
|
c. 棱柱導軌 |
組 |
3 |
250、500、1000各1組 |
|
|
7 |
數字式測溫儀 |
套 |
1 |
包括：探頭3只 |
|
8 |
V型鐵 |
只 |
1 |
|
|
9 |
電器部份 |
|
|
|
|
a. 光柵信號轉接器 |
臺 |
1 |
|
|
|
b. 計算機 |
臺 |
1 |
|
|
|
c. 打印機（包括接口電纜及電源線） |
臺 |
1 |
|
|
|
d. 3A /φ5×20保險絲 |
只 |
2 |
備 用 |
|
|
e. 軟件安裝盤 |
張 |
1 |
|
|
|
f. 電腦串口卡 |
塊 |
1 |
|
|
|
10 |
技術文件 |
|
|
|
|
a. 光柵信號轉接器說明書 |
份 |
1 |
|
|
|
b. 產品使用說明書 |
份 |
1 |
|
|
|
c. 產品出廠合格證 |
份 |
1 |
|
|
|
d. 產品裝箱單 |
份 |
1 |
|
|
|
選 購 件 |
||||
|
1 |
固定長測頭（一） |
只 |
|
|
|
2 |
小測鉤（左右各1） |
組 |
|
|
