日本Mitutoyo三豐內徑卡尺536-148
特點
• 專門設計用于測量難以測量的位置。
• 帶有SPC 數據輸出 (573 系列)。
• 帶有SPC 數據輸出 (573 系列)。
技術參數
度: 參見性能參數 (數顯型號不包括量化偏差)
分辨率*: 0.01mm 或.0005'/0.01mm
分度值**: 0.05mm
顯示*: 液晶顯示
刻度類型*: ABSOLUTE 靜電電容型線性編碼器
響應速度*: 無極限
電池*: SR44 (1 個), 938882
電池壽命*: 正常使用情況下約為3 年
塵／水防護等級*: 達到IP67 防護標準
* 數顯型 ** 普通型
數顯型號功能
原點設置、調零、自動電源開／關、數據輸出、英制／公制轉換 (英制／公制型)
警告: 低電壓、計算錯誤
數顯型號選件
05CZA624: 帶有數據開關的 SPC 電纜 (1m)
05CZA625: 帶有數據開關的 SPC 電纜 (2m)
02AZD790A: 用于U-WAVE 帶有數據開關的 SPC 電纜(160mm)

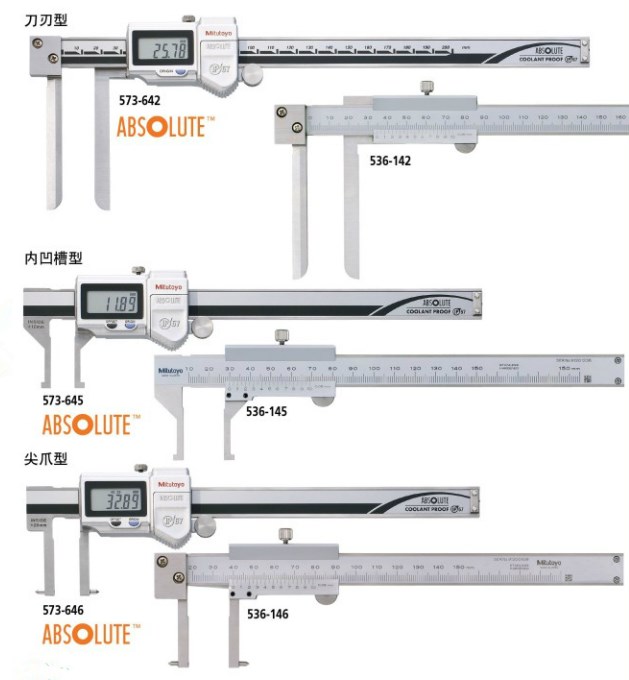

刀刃型
573-642日本三豐內徑卡尺10-200mm
性能參數
公制型 數顯型
* 不帶鎖緊螺釘公制型 數顯型
| 測量范圍 | 貨號 | 度 | 備注 |
| 10 - 200mm | 573-642 | ±0.05mm | 刀刃型，可測量小孔徑 : ø10mm |
| 10 - 200mm | 573-643* | ±0.05mm | 刀刃型，可測量小孔徑 : ø10mm |
| 10 - 160mm | 573-645 | ±0.05mm | 內凹槽型，可測量小孔徑 : ø10mm |
| 10 - 160mm | 573-647* | ±0.05mm | 內凹槽型，可測量小孔徑 : ø10mm |
| 20 - 170mm | 573-646 | ±0.03mm | 尖爪型，可測量小孔徑 : ø20mm |
| 20 - 170mm | 573-648* | ±0.03mm | 尖爪型，可測量小孔徑 : ø20mm |
英制／公制型 數顯型
| 測量范圍 | 貨號 | 度 備注 | |
| .4' - 8' | 573-742 | ±.002' | 刀刃型，可測量小孔徑 : ø.4' |
| .4' - 6' | 573-745 | ±.002' | 內凹槽型，可測量小孔徑 : ø.4' |
| .8' - 6' | 573-746 | ±.0015' | 尖爪型，可測量小孔徑 : ø.8' |
公制型
| 測量范圍 | 貨號 | 度 備注 | |
| 10 - 200mm | 536-142 | ±0.12mm | 刀刃型，可測量小孔徑 ：ø10mm |
| 10 - 150mm | 536-145 | ±0.05mm | 內凹槽型，可測量小孔徑 ：ø10mm |
| 20 - 150mm | 536-146 | ±0.05mm | 尖爪型，可測量小孔徑 ：ø20mm |
| 30 - 300mm | 536-147 | ±0.08mm | 尖爪型，可測量小孔徑 ：ø30mm |
| 70 - 450mm | 536-148 | ±0.10mm | 尖爪型，可測量小孔徑 ：ø70mm |
| 70 - 600mm | 536-149 | ±0.12mm | 尖爪型，可測量小孔徑 ：ø70mm |
尺寸
| 測量范圍 | a | b | c | d | e | f | g |
| 150mm | 229 | 16 | 38 | 31 | 5 | 5 | 2 |
| 300mm | 403 | 20 | 98 | 89 | 5 | 10 | 2 |
| 450mm | 610 | 25 | 145 | 136 | 10 | 25 | 5 |
| 600mm | 750 | 25 | 145 | 136 | 10 | 25 |
5 |
